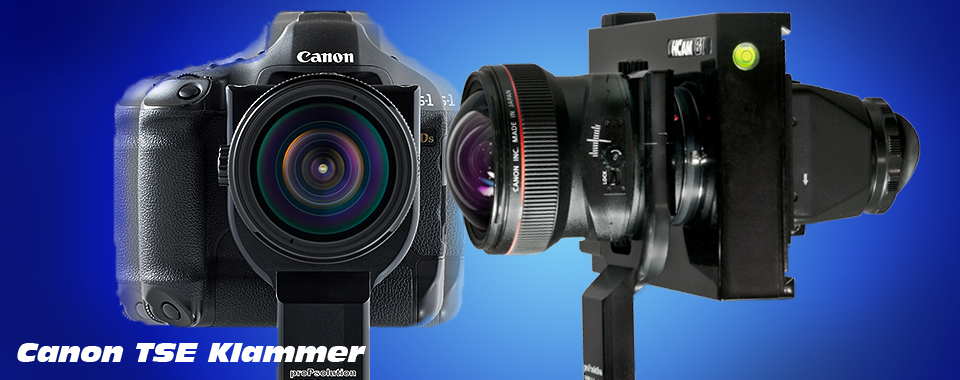

Canon 17mm und 24mm TSE Klammer

HCam-B1
 Eine Revolution
 HCam-B1
 Alle Vorteile im Überblick
 Vergleichstabelle
 Datenblatt/Spezifikation

Hartblei Objektive
 Warum Shift und Tilt?
 Echte Digitalobjektive!
 Optics by Carl Zeiss
 Hartblei 4/40 IF TS
 Hartblei 2,8/80 TS
 Hartblei Makro 4/120 TS
 Set 40/80/120 mm

Zubehör
 HCam Master TS
 Canon-TSE-Klammer
 Farb- und Schärfe-Targets
 Filter und Sonnenblenden
 Koffer
 Nurizon Acolens Software
 Stitchklammer
 Support Stand

Hartblei kaufen
 Preisliste
 Leasing
 Sonderangebote
 Händler

Fragen und Antworten
 HCam-B1
 Hartblei Objektive

NEU: Canon TSE Stativ Klammer

Parallaxenfreies shiften mit TS-E Objektiven für HCam und DSLR-Systeme

Üblicherweise wird mit der Shift-Funktion das Objektiv parallel zur Aufnahmeebene aus der Mitte des Bildkreises heraus verschoben (mit Vorder- oder Rückstandarte), um die Geometrie des Motivs perspektivisch korrekt abzubilden. Parallel verlaufende Linien sollten hierbei erhalten bleiben. Architektur- und Werbefotografen wenden diese Aufnahmetechnik mit ihren verstellbaren Fachkameras täglich an.

Bei DSLR-Kameras ist eine Ebenenverschiebung durch Shift-Objektive möglich. Dies lässt sich durch einen grösseren (als für das Aufnahmeformat erforderlichen) Bildkreis mit der spezifischen Konstruktion des Objektivs erzielen. Zusätzlich ist eine mechanische Verstellmöglichkeit für diese Nutzung erforderlich. Canon bietet für das EOS-System diverse TSE-Objektive an, die rechnerisch dem benötigten Bildkreisdurchmesser des Mittelformates entsprechen. Die im KB-Vollformat nutzbare 24 x 36 mm grosse Aufnahmefläche lässt mit diesen TSE-Objektiven Verschiebungen der Objektivebene von beidseitig 12 mm aus der Mittelstellung zu - und zwar parallel zur Bildebene.

Wie nun dezentriert wird, ist für die als Einzelbild zu verwendende Aufnahme nicht relevant: Entweder objektivseitig (konstruktionsbedingt mit Canon TSE-Objektiven nicht anders möglich) oder aufnahme- bzw. beidseitig (wie es mit Fachkameras machbar wäre). Wenn jedoch mehrere Belichtungen zu einem Bild montiert werden sollen, so ist die Wahl der zu verstellenden Ebene von entscheidender Bedeutung für die in der Postproduktion angestrebte, passgenaue Montage. Denn bei Verschiebung der Frontlinse entstehen sogenanntes Ghosting und Doppelkontouren, umso mehr, je näher sich Motivteile vor der Kamera befinden. Die Beseitigung dieser Fehler ist aufwändig und zeitraubend. Eine auf dem Stativ direkt montierte DSLR wird diesen Fehler zwangsweise produzieren da nur die Frontlinse sich bewegen kann.

[ProPSolution with HCam-B1]
ProPSolution-Lange Sonderedition 25,5cm with HCam-B1

Parallelverschiebung mit dem proPsolution TSE Adapter
Das Objektiv ist fest montiert, die Parallelverschiebung kann kameraseitig durchgeführt werden! Mit dem Shift-Mechanismus wird die Aufnahmeebene tatsächlich parallel zur Objektivebene verschoben. Dadurch kann der Bildkreis des TSE-Objektivs mit mehreren Belichtungen (2-3) mit Hoch- oder Querformat optimal bis in seine Grenzbereiche genutzt werden.

[ProPSolution Bedienung]
ProPSolution Bedienung

Das anschliessende Zusammenfügen der Daten ist ein Kinderspiel: Passgenaue Einzelbilder werden mittels der Adobe Photoshop Photomerge-Funktion oder einer anderen Pano Software ohne jeglichen Versatz verarbeitet. Eine Nodalpunktkorrektur bei der Aufnahme oder eine Seitwärtsverschiebung mit einer Makroschiene sind nicht notwendig ( weil "Flatstitch") Zusätzlich haben die zusammengesetzten Bilder eine grössere Fläche, die Brennweite der verwendeten Optik bleibt aber gleich, was sich in einem grösseren Bildwinkel bemerkbar macht - bei 24x36 Systemen bis zu 124 grad, bei unserer HCam-B1 bis zu 135 Grad , dies mit Rückteilen bis 80 MPixel.

Das bedeutet Weltrekord Weitwinkel mit höchster Qualität und erlaubt die Abbildung von engsten Räumen mit nie gekannter Perspektive, wie z.B. Auto Interieure, Hotelzimmer, Messestände.... aber auch weitläufige Architektur- oder Industrieaufnahmen, sowie neuartige kreative Superweitwinkel Werbefotografie. Zusätzlich wird die netto Dateigrösse der verwendeten 24x36 Systeme nahezu verdoppelt, d.h. ein 22 Mpix Sensor kann ein 120 Mbyte Bild in 8bit Farbtiefe erzeugen, mit der HCam-B1 wird selbst an grossen 80 Mpix Rückteilen noch ein Nettogewinn von bis zu 50 % erzielt, so wird aus 80 MPix eine 3x120MByte=360 MByte Datei mit bester Schärfe und Bildinformation.

Und nicht zuletzt ermöglicht die 90 Grad Rotationsmöglichkeit der Canon Objektive von Shift und Tilt zueinander blitzschnellen Wechsel von Hoch- zu Querformat in der Objektivachse, ein unschätzbarer Vorteil. Dieser neue proPsolution TSE Adapter ist mehr als nur ein optionales Zubehör für Ihre 17mm und 24mm Canon TSE Objektive. Es gibt einfach keine Alternative zur parallaxenfreien Erzielung dieses Bildwinkels, zur soliden Konstruktion und leichtester und schneller Bedienung. Für vertikal Shifts wird der Adapter um 90 Grad gekippt montiert oder mit dem Stativkopf geneigt

[TSE Adapter with 17mm and D1sIII]
TSE Adapter with 17mm and D1sIII

Der Adapter wird aus schwarz eloxiertem , gefrästem Aluminium höchster Qualität hergestellt.

Abmessungen: 19,0 x 9,5 x 3,0 cm

Gewicht: 370g , 3 Anschlussgewinde 3/8 Zoll

Made in Germany, 5 Jahre Garantie.

Lieferumfang : proPsolution TSE Adapter, Reduziergewinde (3/8 Zoll auf 1/4 Zoll ) Montageschlüssel, Transportbeutel

Preis 517,65 Euro incl. 19% Mwst in Deutschland ( Nettopreis 435,00 Euro + Versand, für EU Versand schicken Sie uns bitte Ihre EU VAT Steuernummer )

Kompatible Objektive: Canon TS-E 17mm/4.0 L Tilt/Shift ,
Canon TS-E 24mm/3.5 L II Tilt/Shift

Kompatible DSLR-cameras z.B. : EOS-1 Ds Mk III oder EOS 5D Mk II und III

Sonderedition TS-E Adapter für HCam-B1 - mit 6,5 cm verlängertem Halter 25,5 x 9,5 x 3,0 cm - Gewicht 470gramm

Preis 708,05 Euro incl. 19% Mwst in Deutschland ( Nettopreis 595,00 Euro + Versand, für EU Versand schicken Sie uns bitte Ihre EU VAT Steuernummer )
